分享电路板做高低温湿热交变测试的流程

       在电子产品的开发和生产中，电路板是非常重要的组成部分。由于电子产品需要在各种环境条件下使用，因此电路板也需要能够承受各种环境条件的影响。因此，对电路板进行高低温湿热交变测试是非常重要的环节。本文将分享电路板做高低温湿热交变测试的流程，包括测试目的、测试设备、测试步骤和注意事项等。希望能够帮助读者了解如何进行电路板的高低温湿热交变测试，以保证电路板能够在各种环境条件下稳定工作。

一、高低温湿热交变测试目的：高低温湿热交变测试是为了评估电路板在不同温度和湿度条件下的性能表现。通过测试，可以发现电路板在高温、低温、高湿度和低湿度等恶劣环境下的工作特性，以及其能够承受的环境条件范围。同时，该测试还可以验证电路板的可靠性和稳定性，确保其在各种环境条件下能够正常运行；

二、高低温湿热交变测试设备：

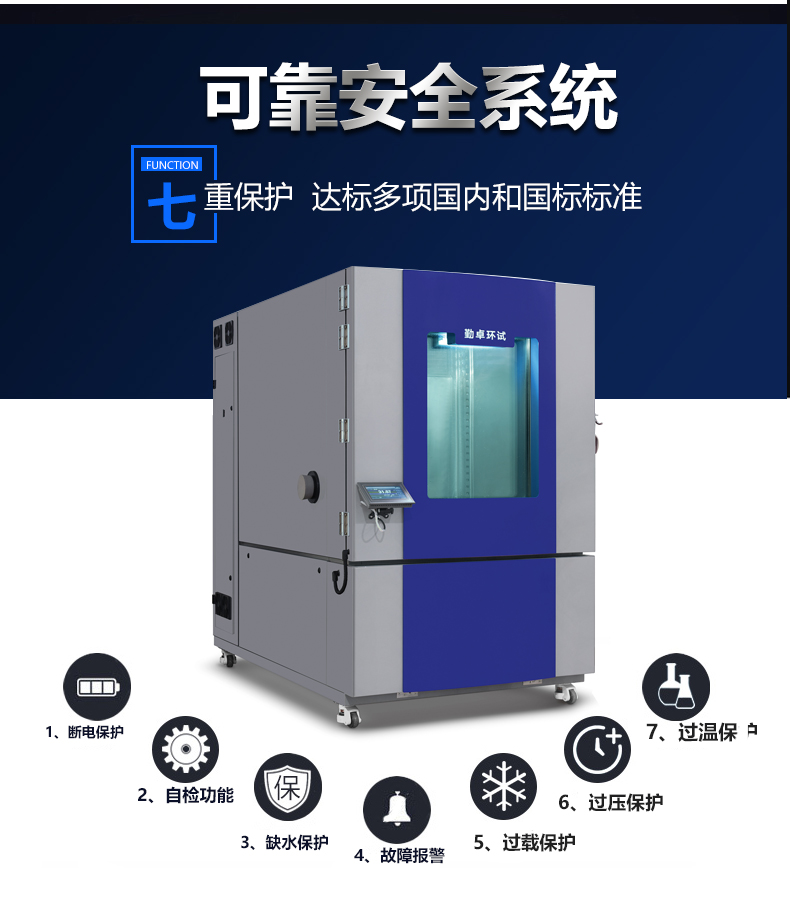

1、温湿度试验箱：用于模拟高温、低温、高湿度和低湿度的环境条件；

2、测试夹具：用于固定电路板，并连接到测试系统中；

3、测试系统：用于对电路板进行电性能测试；

4、热电偶：用于测量温湿度试验箱内的温度；

5、湿度传感器：用于测量温湿度试验箱内的湿度；

6、电源：用于为电路板提供电力；

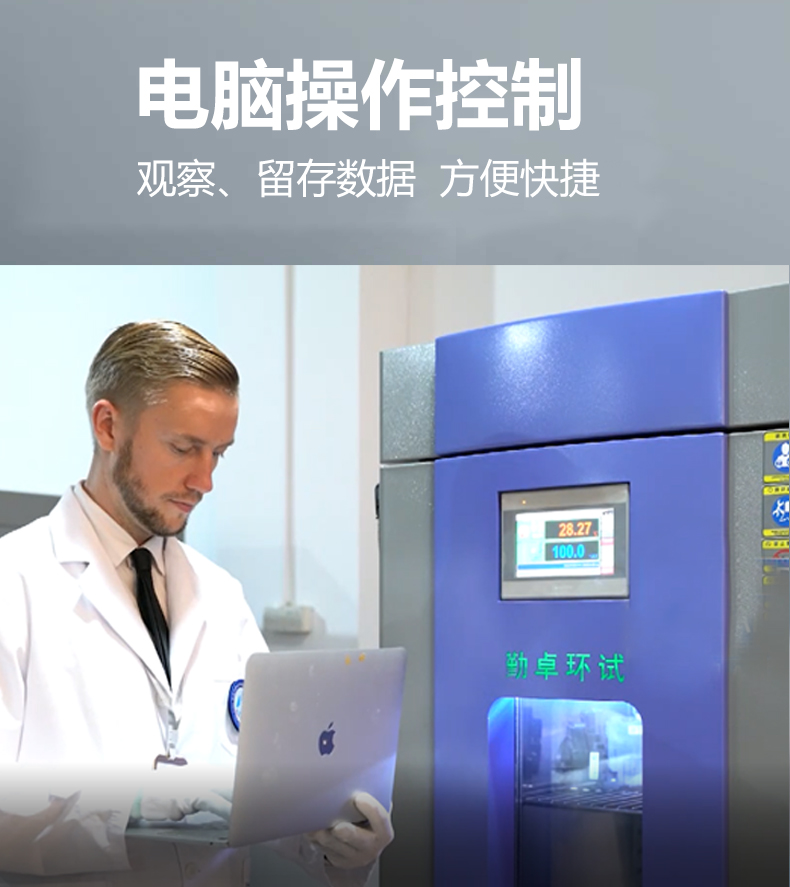

7、测试软件：用于控制测试设备和记录测试数据。

三、高低温湿热交变测试步骤：

1、准备电路板：选取需要测试的电路板，并确保其已经安装到测试夹具中；

2、连接测试系统：将电路板连接到测试系统中，以便进行电性能测试；

3、设置环境条件：根据标准要求，设置温湿度试验箱内的温度和湿度。例如，高温条件下的温度可能为85℃±2℃，湿度为85%±5%；

4、开始测试：将电路板放入温湿度试验箱中，并将热电偶和湿度传感器放置在适当的位置以测量温度和湿度。然后，启动测试软件并开始记录数据；

5、执行测试：在设定的环境条件下，对电路板进行电性能测试。这可能包括测量其电压、电流、电阻、电容、电感等参数。在测试过程中，应确保电源稳定，避免突然的温度或湿度变化对电路板造成损坏；

6、检查电路板：在测试过程中，应定期检查电路板的外观和功能是否正常。如果发现任何问题，应立即停止测试并修复电路板；

7、分析数据：在测试结束后，应分析测试数据并评估电路板在不同环境条件下的性能表现。这可能包括绘制曲线图、计算失效率等。根据测试结果，可以对电路板的设计和制造过程进行改进以提高其可靠性和稳定性。

四、高低温湿热交变测试注意事项：

1、在测试前，应充分了解电路板的特性和功能，以便选择合适的测试设备和设置环境条件；

2、在测试过程中，应定期检查电路板的外观和功能是否正常。如果发现任何问题，应立即停止测试并修复电路板。
