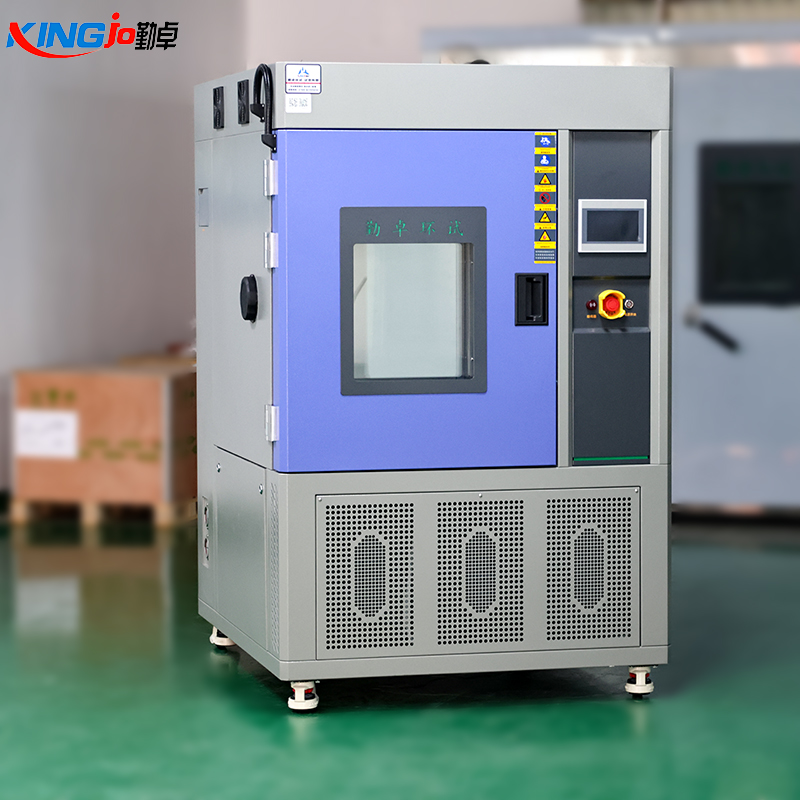

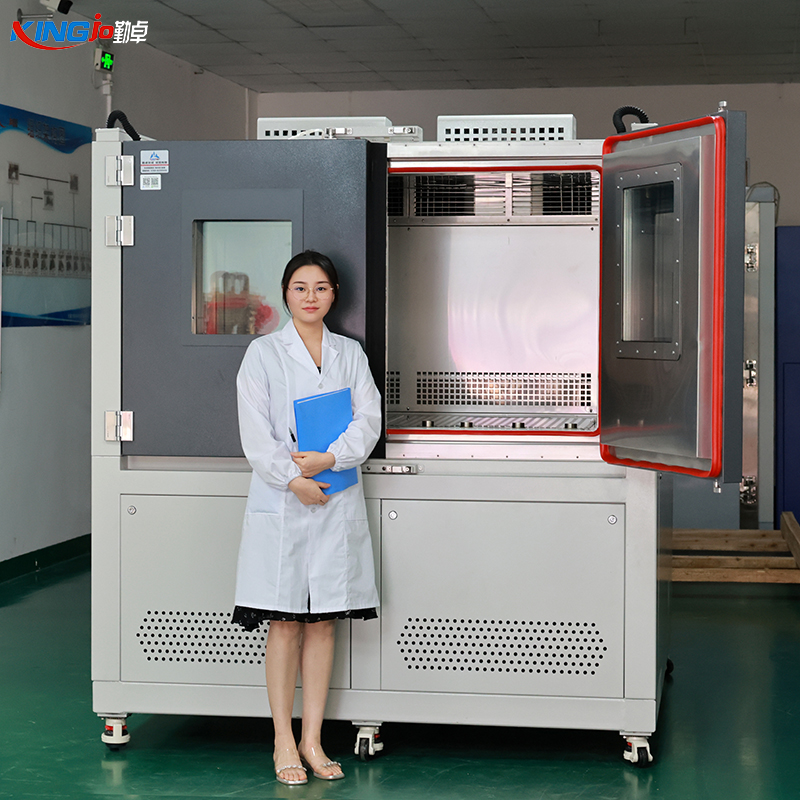

半导体芯片专用的勤卓快速温变试验箱使用方法

一、适用范围与标准：

1、适用：AI 芯片、CPU/GPU、功率器件、车载芯片、PCB 模块、封装器件；

2、常用标准：JEDEC JESD22‑A104、AEC‑Q100、IEC 60068‑2‑14；

3、设备特点：线性 5～20℃/min、温控精度 ±0.5℃、带芯片测试接口 / 防静电；

二、开机前准备：

1、环境与电源：

环境：15–30℃、湿度≤60%、无粉尘、无腐蚀性气体

电源：380V±5% 三相五线、接地≤4Ω（防静电）

放置：水平、离墙≥30cm、通风良好

2、设备检查：

箱体：内部干净、无残留助焊剂 / 芯片碎屑；密封条完好、无裂纹

风道：进出风口无遮挡、风机转动顺畅

传感器：温度探头干净、无氧化、固定牢固

制冷 / 散热：风冷清滤网；水冷查水压 0.1–0.3MPa、无漏水

3、芯片样品预处理：

外观：无破损、引脚无变形、封装无裂纹

电性能：常温（25℃）测初始参数（功耗、频率、漏电、IO 功能）并记录

清洁：无水乙醇 + 无尘布擦拭，干燥后放防静电盒

夹具：用防静电测试夹具，引脚 / 焊盘接触可靠、无短路

三、开机与空载自检：总电源→控制器开机，等待触摸屏启动（约 1 分钟）空载自检 30 分钟：

设定：25℃→85℃→-40℃，速率 10℃/min

检查：温度波动≤±0.5℃、无异常噪音、压缩机 / 风机正常

报警：超温、过载、门开报警功能正常

四、芯片测试参数设置：

1、常用温度区间（芯片类型对照）

消费电子芯片：0℃～+70℃

AI / 高性能芯片：-40℃～+125℃

车载 AEC‑Q100：-40℃～+150℃

君工 / 航天：-55℃～+150℃

2、关键参数（JEDEC 标准示例）

温变速率：5–15℃/min（AI 芯片建议 10℃/min，避免热冲击过强）

高温驻留：+125℃，30min

低温驻留：-40℃，30min

循环次数：10–100 次（车载 500 次）

保护：超温 ±5℃停机、门开暂停、断电恢复

3、程序编辑（触摸屏操作）

进入 “程序编辑”→新建程序（命名：AI‑CHIP‑01）

段 1：25℃→-40℃，10℃/min，保持 30min

段 2：-40℃→+125℃，10℃/min，保持 30min

段 3：循环至段 1，次数 50 次保存→返回主界面

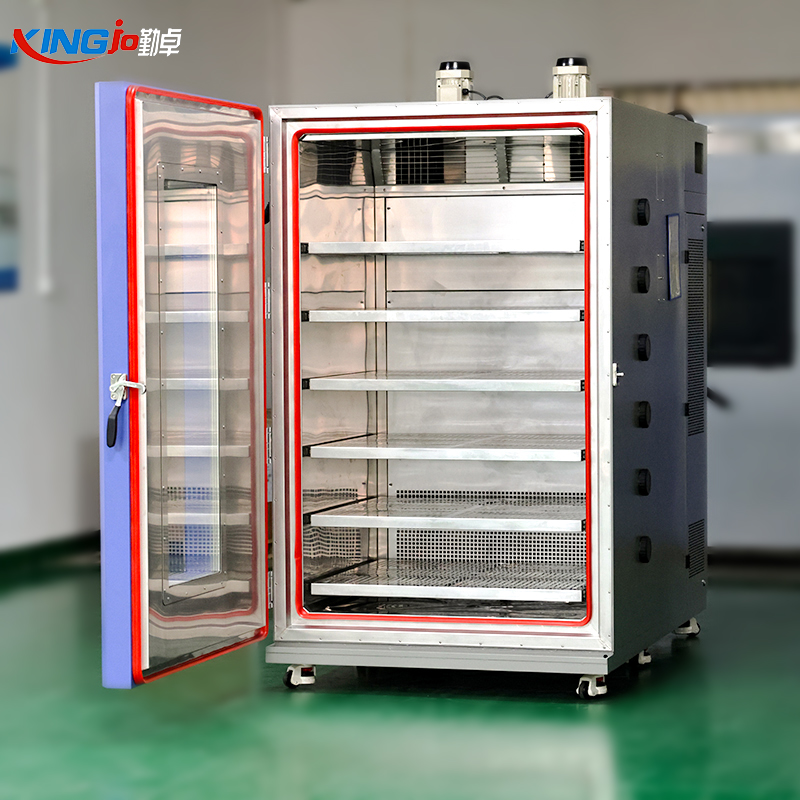

五、放置芯片样品（防碰撞、防遮挡）箱门全开，戴防静电手环 / 手套取芯片，样品架分层摆放：

芯片间距≥2cm、离箱壁 / 传感器≥10cm

引脚朝下、受力均匀，避免悬空 / 挤压

严禁遮挡风道（顶部出风、后部回风）

连接测试线：供电、通信、IO 监测线从专用孔引出，密封防漏冷，关紧箱门，确认密封良好

六、关机与日常维护（延长寿命、保证精度）：

1、关机顺序

停止程序→回温 25℃→停机→关控制器→关总电源

严禁高温 / 低温直接关机（损坏压缩机、加热管）

2、每日维护

清洁：无尘布擦箱内、观察窗、密封条；清理碎屑

排水：检查排水孔通畅、无积水

记录：运行时长、温度曲线、异常报警

3、每周维护

紧固：门铰链、样品架螺丝

除尘：风冷滤网、冷凝器翅片（压缩空气轻吹）

校准：温度传感器零点（误差≤±0.5℃）

4、每月 / 每年

每月：检查制冷压力、加热管绝缘、风机轴承

每年：第三方 CNAS 校准（温度、速率、均匀性），出具证书

七、芯片测试特别注意：

速率不超限：AI 芯片热容量大，≤15℃/min，防止封装分层、焊点开裂

防静电：全程接地、手环 / 手套、防静电夹具，避免静电击穿栅极

不停机开门：高温（>50℃）/ 低温（<0℃）开门会导致玻璃爆裂、芯片热冲击失效

负载均匀：芯片不要堆在一起，影响风道与温度均匀性
